1.Versiv™ 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
2.Cat 6A、FA 測試快，且符合所有現行標準
3.ProjeX™ 系統可管理作業要求以及從項目設定到系統驗收的整個流程，進而確保正確完成所有測試任務
4.Taptive™ 用戶界面可簡化設定過程并消除其間可能出現的錯誤
5.分析測試結果并使用 LinkWare™ 管理軟件創建的測試報告
6.以圖形方式顯示故障源，包括串?dāng)_、回波損耗和屏蔽層的故障，以便更快進行故障排除
7.IEC V 級 ETL 認證 — 嚴苛的精度要求
8.獲得了世界范圍內布線供應商的認可
9.內置外部串?dāng)_ (AxTalk) 測試功能
10.兼容 Linkware™ Live。Linkware Live 可輕松地跟蹤工作進展、實時訪問測試結果以在現場快速修復問題，并可方便地將測試結果從測試儀傳輸和整合到 LinkWare™ PC Cable Test Management Software。

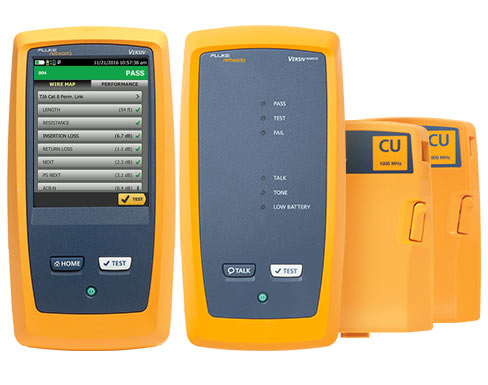

福祿克 DSX2-5000 CH線纜認證分析儀可提高銅纜認證測試的速度，Cat 6A 和 FA 測試速度快，且符合嚴苛的 IEC 草案 V 級精度要求。ProjX 管理系統有助于確保在一次操作時就能正確完成項目設置，并且有助于跟蹤從項目設置到系統驗收過程的進度。Versiv 平臺支持光纖測試模塊（OLTS 和 OTDR）。該平臺易于升級以支持未來標準。使用 Taptive 用戶界面能更快速地進行故障排除，該界面可以圖形方式顯示故障源，包括串?dāng)_、回波損耗和屏蔽故障的準確位置。分析測試結果使用 LinkWare™ 管理軟件來創建的測試報告。Fluke Networks 的 DSX-5000 CableAnalyzer 已通過 Intertek (ETL) 認證，該認證是根據 IEC-61935-1 標準的 IV 級精度和草案 V 級精度規定以及 ANSI/TIA-1152 標準的 IIIe 級規定進行的。
福祿克 DSX2-5000 CH線纜認證分析儀獨特功能：
| 線纜類型 | |
| 有屏蔽和無屏蔽的雙絞 LAN 布線 | TIA 類別3、4、5、5e、6、6A：100 Ω ISO/IEC Class C、D、E、EA、F 和 FA：100Ω 和 120Ω |
| 標準鏈路接口適配器 | |
| 永久鏈路適配器 | 插頭類型：屏蔽的 RJ45 |
| 可選插頭類型：Tera | |
| 通道適配器 | 插孔類型：屏蔽的 RJ45 |
| 可選插孔類型：Tera | |
| 測試標準 | |
| TIA | 符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A |
| ISO/IEC | 符合 ISO/IEC 11801:2002 和修訂版要求的 Class C 和 D、E、Ea、F、FA |
| 頻率 | 1200 MHz |
| 一般規格 | |
| 自動測試速度 | 5e 或 6/Class D 或 E 的全雙向自動測試：9 秒 ； 6A/Class EA 的全雙向自動測試：10 秒 |
| 支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準決定） | 布線圖，長度，傳播延遲，延遲偏差，直流回路電阻，插入損耗（衰減），回波損耗 (RL)，NEXT，衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，Power Sum ACR-F (ELFEXT)，Power Sum NEXT，Power Sum ACR-N，Power Sum Alien Near End Xtalk (PS ANEXT)，Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端 | 鋰離子電池組，7.2 V |
| 典型的電池壽命 | 8小時 |
| 充電時間 | 測試儀關：電量從 10% 充到 90 % 需 4 小時 |
| 所支持的語言 | 英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32° F 至 113° F（0° C 至 45° C） |
| 貯存溫度 | -4° F 至 +122° F（-20° C 至 +50° C） |
| 工作相對濕度（% RH 無冷凝） | 0% 至 90%，32° F 至 95° F（0° C 至 35° C） |
| 0% 至 70%, 95° F 至 113° F（35° C 至 45 °C） | |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修訂，2 |
| ?操作高度 | 13,123英尺 (4,000 m) |
| EMC | ?EN 61326-1 |
| 型號/名稱 | 說明 |
| DSX-5000 |
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。 |
| DSX-5000 120/GLD |
DSX-5000 提供 1 年黃金支持服務（僅限美國、歐洲和日本。歐洲訂購：DSX-5000 INTL/GLD，日本訂購：DSX-5000 AP/GLD）。 |
| DSX-5000Qi |
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、USB 視頻檢查探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。 |
| DSX-5000Qi 120/GLD |
DSX-5000Qi 提供 1 年金牌支持服務（僅限美國、歐洲和日本。歐洲訂購：DSX-5000QiINTL/GLD，日本訂購：DSX-5000Qi AP/GLD） |
| DSX-5000Oi | 1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 µm、2 根 SC/LC 單模發射電纜 — 9 µm、USB 光纖檢查視頻探頭及 4 個探尖、LC/LC Simplex 適配器、校準說明和操作手冊入門指南。 |
| DSX-5000QOi |
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜 — 50 µm、2 根 SC/LC 單模發射電纜 — 9 µm、USB 光纖檢查視頻探頭及 4 個探尖、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 µm、SC/SC SM TRC 工具包、TRC 便攜包、校準說明和操作手冊入門指南。 |
| DSX-5000QOi120/GLD |
DSX-5000QOi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000QOiINTLGLD， 日本訂購：DSX-5000QOi AP/GLD）。 |
| DSX-5000Mi |
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer™ 模塊、(2) 個 CertiFiber 多模 MM OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 端接器、USB 視頻檢測探頭及 4 個探尖、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 µm、TRC 便攜包、校準說明和操作手冊入門指南。 |
| DSX-5000Mi 120/GLD |
DSX-5000Mi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000MiINTL/GLD，日本訂購：DSX-5000Mi AP/GLD）。 |
| DSX-5000-PRO |
Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。了解所有物品的詳細清單。
|
| DSX-5000-PRO/GLD | DSX-5000-PRO 享有 1 年金牌支持保修服務（僅限美國、歐洲和日本。歐洲訂購 DSX-5000PROINTLGLD，日本訂購：DSX-5000-PROAP/GLD). |
| DSX-ADD-R |
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南 |
| DSX-CFP-Q-ADD-R |
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/ EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2)個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南 |
| DSX-OFP-Q-ADD |
(2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 µm、2 根 SC/LC 單模發射電纜—9 µm、 (2) OTDR 懸掛工具包、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南 |
| DSX-ADD |
(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南 |
| 型號/名稱 | 說明 |
| DSX-PLA001 |
DSX 通用永久鏈路適配器 |
| DSX-PLA004S |
DSX CAT 6A/ EA 永久鏈路測試適配器套裝 |
| DSX-PLA011S |
DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝 |
| DSX-CHA003 |
DSX 同軸電纜適配器 |
| DSX-COAX |
DSX 同軸電纜適配器套裝 |
| DSX-CHA004S |
DSX CAT 6A/ EA 通道測試適配器套裝 |
| DSX-CHA011S |
DSX TERA Cat 7A/ FA 通道測試適配器套裝 |
| DSX-TERA-KIT | DSX TERA CAT 7A/ FA 永久鏈路和通道測試適配器套包 |
| DSX-CHA012S |
DSX GG45 級別 FA 通道適配器套裝 |
| DSX-CHA021S |
DSX M12 4 位適配器套裝 |
| DSX-PC5ES |
5e 類別跳接線的 DSX 跳接線測試適配器套裝 |
| DSX-PC6S |
6 類別跳接線的 DSX 跳接線測試適配器套裝。 |
| DSX-PC6AS | 6A 類別跳接線的 DSX 跳接線測試適配器套裝。 |
| DSX-5000 模塊 | 1 個 GHZ DSX 備用模塊 |
| VERSIV-M | Versiv 主單元備用部件 |
| VERSIV-RU | Versiv 遠端單元備用部件 |
| VERSIV-TSET |
Versiv 耳機 |
| VERSIV-ADP-WIFI |
Versiv 主機 Wi-Fi 適配器 |
| VERSIV-CASE3 |
VERSIV 硬片面包裝盒 |
| VERSIV-LG-CASE |
Versiv 大便攜箱 |
| VERSIV-SM-箱 |
Versiv 小便攜箱 |
| VERSIV-BACKPK-STRP |
Versiv 大便攜箱背帶 |
| VERSIV-電池 |
Versiv 電池 |
| PWR-SPLY-30W | 30W Power Supply, 15V, 2A with US adapter. |
| PWR-SPLY-ADP | EU, AU, UK adapters for 30W power supply. |
| VERSIV-STRP肩帶 |
Versiv 吊掛帶套包 |
| VERSIV-STND | Versiv 演示支架 |
| DSX-REFMOD | DSX SET-REF 參考模塊 |
個性化模塊 |
|
| DSP-PM19B | SYSTIMAX® VisiPatch® 360（T568B）個性化模塊 |
| DSP-PM19A | SYSTIMAX® VisiPatch® 360（T568A）個性化模塊 |
| DSP-PM17B | TYCO/AMP 610XC 連接器（T568B）個性化模塊 |
| DSP-PM17A | TYCO/AMP 610XC 連接器（T568A）個性化模塊 |
| DSP-PM16B | LEVITON 110（T568B）個性化模塊 |
| DSP-PM16A | LEVITON 110（T568A）個性化模塊 |
| DSP-PM15B | TE/ADC/KRONE 高頻帶 (T568B) 個性化模塊 |
| DSP-PM15A | TE/ADC/KRONE 高頻帶 (T568A) 個性化模塊 |
| DSP-PM14B | TE/ADC/KRONE ULTIM8 (T568B) 個性化模塊 |
| DSP-PM14A | TE/ADC/KRONE ULTIM8 (T568A) 個性化模塊 |
